如图所示，画出使轻质杠杆保持平衡的最小力F的示意图和对应的力臂。

答案

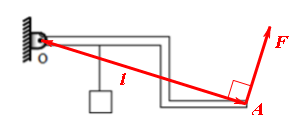

如上图，力F和力臂l即为所求。
作图方法：（1）找出杠杆上距离支点O最远的点A，作为动力作用点；
（2）连接OA，作为最长动力臂l；
（3）作力F垂直于OA向上，则F即为所求。
注意事项：
（1）做图原理要正确；（2）力臂为实线，且要用“双箭头”或“大括号”标明；（3）动力F垂直于力臂，要标明垂直符号。

知识点：最省力问题
