电压规律

满分100分答题时间30分钟

已经有73位用户完成了练习

单选题(本大题共小题，共分)

1.(本小题10分) 三只灯泡L₁、L₂、L₃并联在电路上，L₁最亮，L₃最暗，则它们两端的电压( )

2.(本小题10分) 小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示。下列说法中正确的是( )

3.(本小题10分) 如图所示的电路中，闭合开关，电压表V₁的示数是7.5V，电压表V₂的示数为9V，若电源电压为12V，则L₂两端电压是( )

4.(本小题10分) 如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数 为4V，下列说法不正确的是( )

5.(本小题10分) 如图所示，电源电压为6V，电压表示数为2.5V，则( )

6.(本小题10分) 如图所示的电路中，闭合开关S，已知电源电压为6V，L₁两端的电压为2V，则下列说法正确的是( )

7.(本小题10分) 如图所示，电路正常工作。当电键S由闭合到断开时，电压表V的示数将( )

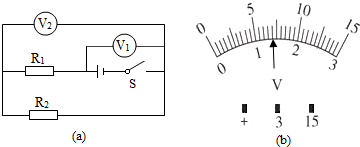

8.(本小题10分) 在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R₁和R₂两端的电压分别为( )

填空题(本大题共小题，共分)

9.(本小题8分) 小明同学对串联电路电压规律进行了探究： 【猜想与假设】串联电路总电压等于各用电器两端的电压之和 【设计与进行实验】 （1）按图所示的电路图连接电路； （2）闭合开关，排除故障，用电压表测出L₁两端的电压； （3）在测L₂两端的电压时，小明为了节省时间，采用以下方法： 电压表所接的B接点不动，只断开A接点，并改接到C接点上； （4）测出AC间的电压，得出结论。 【交流与评估】 在拆接电路时，开关必须____（选填“闭合”或“断开”）； 步骤（2）中闭合开关后，发现电压表示数为零，L₁不亮L₂亮，则故障可能是L₁____。（选填“短路”或“断路”）。

10.(本小题12分) （接上题）小明用上面的方法____测出L₂两端的电压（选填“能”或“不能），原因是电压表指针会____（选填“满偏”或“反偏”）； 方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上需要改进，应该换用____（选填“相同”或“不同”）规格的灯泡，多次测量，寻找普遍规律。
