并联电路中电压规律和电流规律综合

满分100分答题时间30分钟

已经有114位用户完成了练习

单选题(本大题共小题，共分)

1.(本小题10分) 在一次实验中，小明同学用有3V和15V两个量程的电压表测电压时，电压表“-”接线柱已经接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是( )

2.(本小题10分) 某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则下列电路符合要求的是( )

3.(本小题10分) 图中各电路元件的连接均正确，开关闭合后，两灯均发光，甲、乙为两个电表，则( )

4.(本小题10分) 如图所示电路中，若使灯泡L₁与L₂并联，图中的电表分别是( )

5.(本小题10分) 如图所示的电路中，甲、乙是两只电表。当开关S闭合后，要使两灯串联，则( )

6.(本小题10分) 如图所示的电路，电源电压恒定不变，同时闭合开关S₁和开关S₂时，两灯都发光，则当断开开关S₂时( )

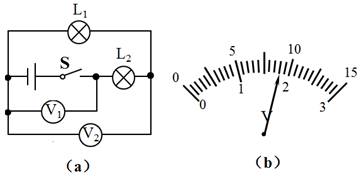

7.(本小题10分) 在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为上图（b）所示，则电灯L₁和L₂两端的电压分别为( )

8.(本小题10分) 如图所示的电路中，下列说法错误的是( )

9.(本小题10分) 如图所示电路，开关闭合时观察到：L₁和L₂两灯均不亮，电流表无示数，电压表有示数，其原因可能是( )

10.(本小题10分) 在如图所示的电路中，闭合开关后，只有一盏灯亮，且电路中只有一处故障，故障只发生在灯上，则判断正确的是( )
