欧姆定律在串并联电路中的应用

满分100分答题时间30分钟

已经有43位用户完成了练习

单选题(本大题共小题，共分)

1.(本小题10分) 有两个电阻R₁和R₂，如果将它们串联后测得总电阻为9Ω，如果将它们并联后测得总电阻为2Ω，则( )

2.(本小题10分) 已知R₁ < R₂，如图是将电阻接入电路的四种不同接法，电路中总电流最大的是( )

3.(本小题10分) 把电阻R₁=3Ω、R₂=6Ω接入同一电路，关于它们的总电阻值，下列四个选项中，不可能的是( )

4.(本小题10分) 两个相同电阻并联后的总电阻是5Ω，它们串联后的总电阻是( )

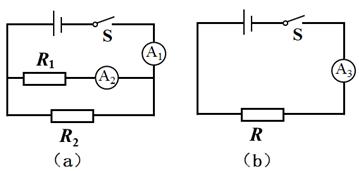

5.(本小题10分) 图（a）、（b）所示电路的电源电压相等且不变，若电流表A₁、A₃的示数相等，则电阻R、R₁、R₂的大小关系有( )

6.(本小题10分) 如图所示电路中，电源电压不变，当开关S₁闭合，S₂断开时，电流表的示数为0.2A，电压表示数为6V；若将两表互换位置，并同时闭合S₁和S₂时，电流表示数为0.3A，则下列说法中错误的是( )

7.(本小题10分) 如图所示电路，电阻R₂=20Ω，闭合开关S，电流表A₁的示数为0.2A，电流表A₂的示数为0.6A。下列说法正确的是( )

8.(本小题10分) 电阻R₁与R₂串联后接在某电路中，已知它们两端的电压之比为1：3，那么将它们并联后接入电路中，通过它们的电流之比为( )

9.(本小题10分) 为了比较电阻R₁和R₂的大小，四位同学分别设计了如图所示的电路，其中不能比较出电阻R₁和R₂大小关系的电路是( )

10.(本小题10分) 电阻R₁和R₂并联，当通过R₁的电流为I₁时，则通过干路的电流为( )
