电功率的测量

满分100分答题时间30分钟

已经有71位用户完成了练习

单选题(本大题共小题，共分)

1.(本小题10分) 某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是( )

2.(本小题10分) 小刚利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时， 测得在15min内，消耗电能0.25kW•h，这个用电器可能是( )

3.(本小题10分) 李慧同学为了测一只正在煲粥的电饭煲的实际电功率，她关闭了家中其他所有家用电器，这时她家标有“3000revs/（kW•h）”字样的电能表的转盘每分钟转过15圈，则这只电饭煲当时的实际电功率为( )

填空题(本大题共小题，共分)

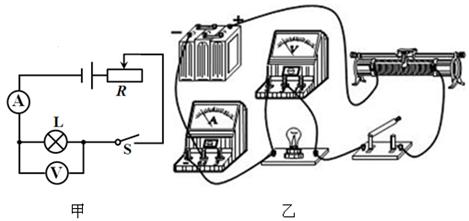

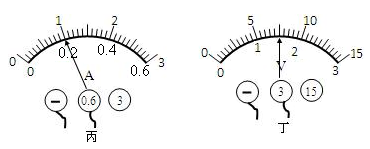

4.(本小题30分) 在测额定电压为2.5V的小灯泡（电阻约为10Ω）功率的实验中，老师给小明提供了以下器材：电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、开关、电源电压为6V的电源和滑动变阻器各一个，导线若干。 （1）小明根据电路图甲将各元件连接成如图乙所示的电路，在图乙中有两个元件的连接明显错误，分别是____和____（填写元件名称）。 （2）小明纠正电路中的错误后，移动滑动变阻器，使小灯泡发光，此时电流表和电压表的示数如下图丙、丁所示，则通过小灯泡的电流是____A，小灯泡两端的电压是____V。 （3）小明重新移动滑动变阻器多次测量通过小灯泡的电流和小灯泡两端的电压，画出了通过小灯泡的电流随两端电压变化的图象，如下图戊所示，则小灯泡的额定功率是____W。

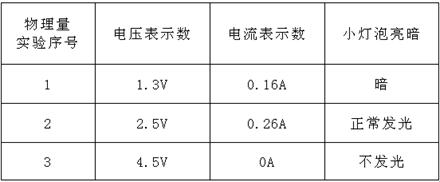

5.(本小题40分) 甲、乙两同学分别做“测定小灯泡的功率”实验，除了小灯泡外他们所使用的器材规格均相同，小灯泡的额定电压可能是“2.2V”、“2.5V”或“3.8V”，小灯泡功率相差不大。甲同学正确连接好电路，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时，小灯闪亮一下，后熄灭，并记录了第3组数据，如下表所示。则他们所用电源的电压为____V，甲同学所用小灯的额定功率为____W。当乙同学所选用的小灯正常发光时，电压表的示数如下图所示，而滑片恰好在滑动变阻器的中点上，此时滑动变阻器连入电路的电阻值为____Ω，乙同学所选用小灯正常发光时的电流为____A。
