如图，已知线段AB=2cm，投影面为P．
（1）当AB垂直于投影面P时（如图1），请画出线段AB的正投影；
（2）当AB平行于投影面P时（如图2），请画出它的正投影，并求出正投影的长；
（3）在（2）的基础上，点A不动，线段AB绕点A在垂直于投影面P的平面内逆时针旋转30°，请在图3中画出线段AB的正投影，并求出其正投影长．

答案

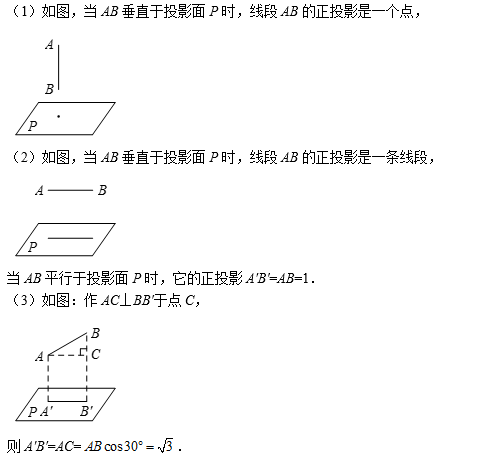

（1）作图略；
（2）作图略，正投影的长为2 cm；
（3）作图略，正投影长为cm．

知识点：正投影

略
